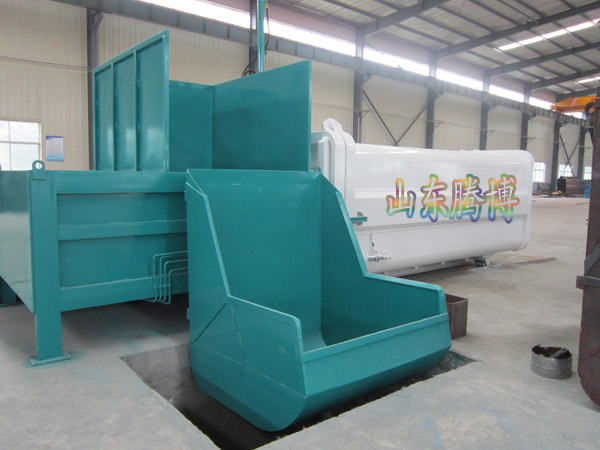

側翻斗水平式垃圾壓縮設備

側翻式技術參數：
項   目                     型號               17立方米  21立方米
單機總重量               t                          9.5          14
液壓系統額定壓力 MPa                       25          25
工作壓力                MPa                       16          16
設備外形尺寸         mm 10000×6355×4200 10000×9500×4200
垃圾箱容積              m3                        10            10
垃圾箱裝滿垃圾重量 t                           5              5
壓縮機填料斗容積    m3                       0.9            0.9
工作電壓                   V                        380          380
配套電機功率          KW                       22            22
壓縮密度                  t•m3                  0.5-0.7       0.5-0.7

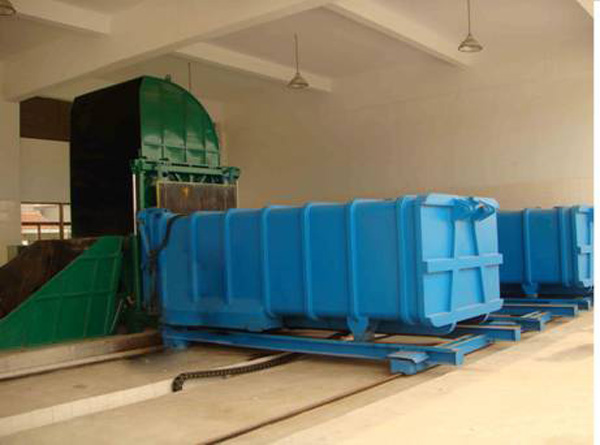

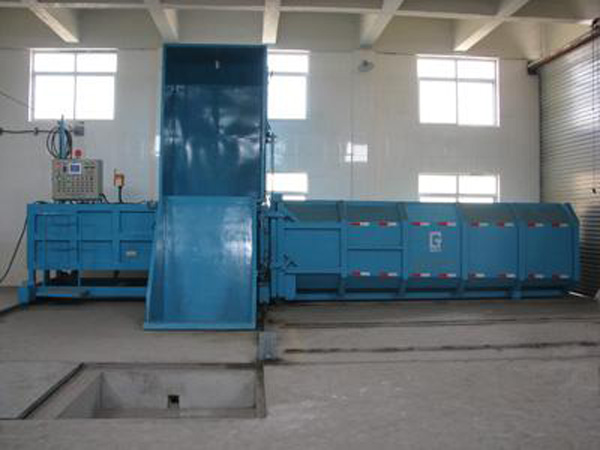

水平式生活垃圾壓縮中轉站設備特點：
1、采用水平壓縮方式，設備結構緊湊，整體高度低
2、壓縮機與垃圾箱的連接，采用全自動四點鎖緊方式，設計獨特，安全可靠
3、采用壓縮機移位方式，移動方便靈活、準確可靠，減少占地面積，提高中轉效率，節省投資
4、垃圾箱后門采用液壓鎖緊方式，避免了污水和垃圾外泄，減少二次污染
5、所有鋼結構件經過可靠的防腐處理和表面噴涂，以抵制垃圾對設備的腐蝕，延長設備的使用壽命
6、操作控制系統采用壓力開關控制，各動作按設定順序自動轉換連鎖，系統設計安全可靠，避免了因操作失誤而造成機件的損壞或其它事故
7、中轉站系統設備基礎簡單，無復雜溝槽，因此中轉站地面平整、易于維護和清潔作業
